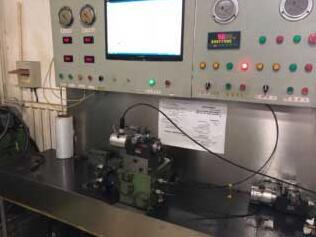

比例阀试验台

比例阀的修理

(1)更换存在问题的零部件

更换法是对存在问题的零部件进行整体或者部分更换。更换法在工程机械阀的维修中应用相当广泛，该方法的关键是查找出现问题的部件，比例阀厂家找到问题后就可以更换一个与之相同的完好部件，一般情况下通过这种维修方法就能使阀实现正常工作。导致比例阀失效比较普遍的原因是阀的密封件过度磨损、阀芯位移传感器探针折断，而集成放大器一般不会出现问题。

(2)电气零点的调节

在工程机械中，比例阀厂家一直工作在恶劣的环境下，而其电气零点易受到外界环境的干扰，因此在更换了失效的零部件后就应当对其电气零点进行检测，对不符合要求的应重新标定。

一般检测方法如下:比例阀厂家给的放大器供电(一般情况下0一24 V)，确保阀芯处于断电状态，用万用电表(直流挡，0.25 V量程)检测阀芯位移反馈信号，在阀芯没有接受指令的条件下，要求阀芯位移反馈电压为零。如果不为零就应调节阀芯位移传感器的调节螺母，直至阀芯反馈电压为零。

(3)死区的调节

比例阀厂家维修比例阀时存在死区，一般为10%左右，不同类型比例阀的死区可以通过该阀产品手册的电流/电压量曲线查得。对于高性能的比例阀，死区可控制在5%之内。检测的方法:给阀输入死区对应的指令信号，通过万用电表检测阀芯位移反馈信号，看其是否存在对应的关系。假设阀的死区开口幅度为0}1oo0i0，对应反馈电压为0一10V;如果阀的死区开口幅度为5%，则对应的反馈电压应该为0.5 V，如果没有对应，则应调节集成放大器的死区调节螺钉至反馈电压为0.5 V止。

(4)阀行程的验证

在试验台上，给阀输入不同的指令信号，检测各种状态下阀芯位移反馈信号，通过它们之间的对应关系，来判断维修后阀的性能。如果不能满足对应关系，建议送比例阀厂家天津奥兰特液压设备股份有限公司维修比例阀。
