MOOG(穆格)D791系列伺服阀测试指导书

智能便携式多功能液压控制阀故障诊断测试仪

型号:ZNF-24V±15V-1X

MOOG(穆格)D791系列伺服阀测试指导书

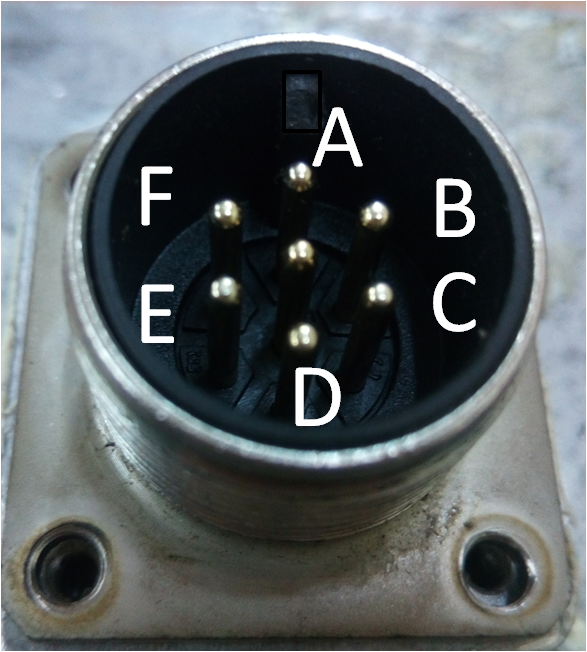

一、伺服阀接线端子图:

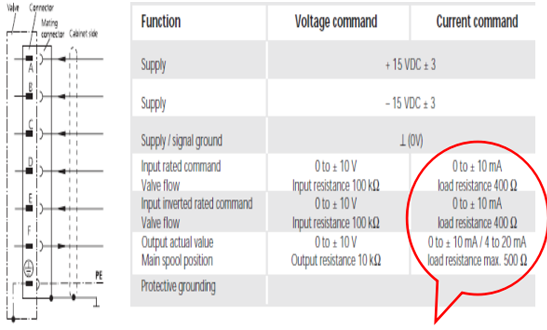

二、伺服阀接线端子接线图:


三、测试步骤:

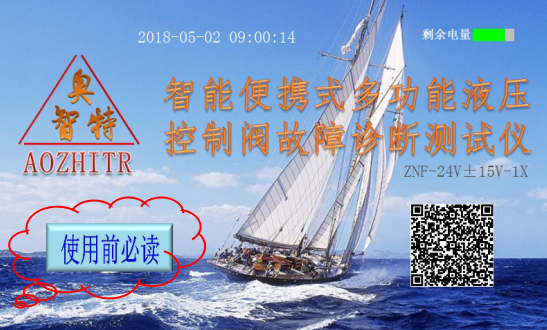

1、打开仪器电源开关,进入启动画面;

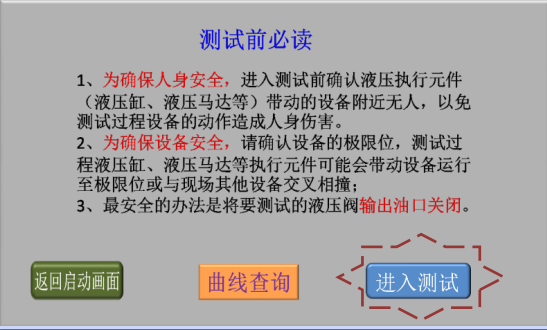

2、点击“使用前必读”,进入如下画面:

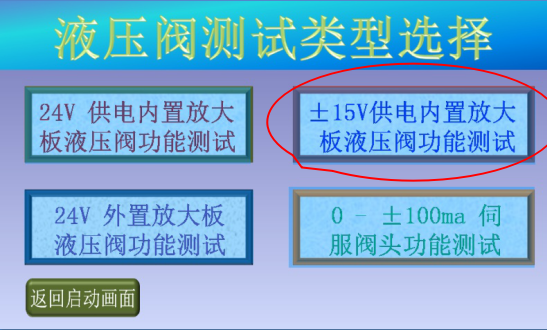

3、确认现场人员和设备安全后,点击“进入测试”,进入液压阀测试类型选择画面;

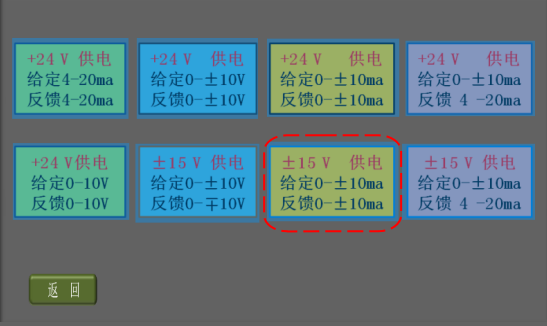

4、点击“±15V供电内置放大板液压阀功能测试”,进入伺服阀信号选择画面;

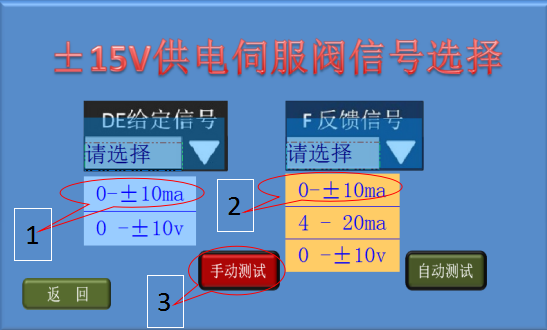

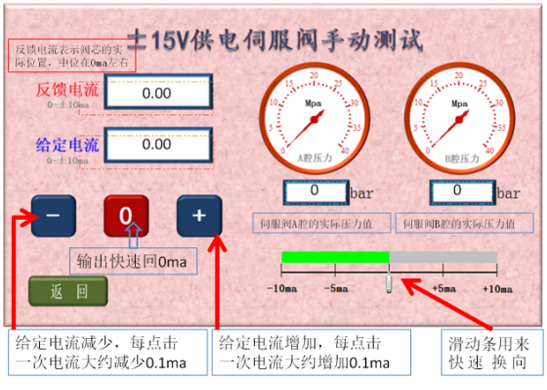

5、按照上图的步骤选择参数,进入手动测试画面;



6、伺服阀正常时的表现为:a、给定电流0ma时,反馈电流在0ma,伺服阀输出的A、B腔压力相同;b、用滑动条可迅速换向,反馈电流改变且A、B腔压力差较大;c、点击增加按钮,反馈电流逐渐增加且A、B腔压力差逐渐增大;d、点击减少按钮,反馈电流逐渐减少且A、B腔压力差逐渐减少,过0ma后伺服阀会换向;



7、手动测试基本正常后,点击屏幕左下方的返回键,返回伺服阀信号选择画面;


点击“自动测试”,进入自动测试画面;


8、选择满开口度后点击“自动测试”可使伺服阀从0开口度逐渐增加到+100%开口度,再逐渐减少到-100%,然后逐渐增加到0开口度;选择小开口度后点击“自动测试”可使伺服阀从0开口度逐渐增加到+20%开口度,再逐渐减少到-20%,然后逐渐增加到0开口度;

自动测试过程中出现紧急情况,可点击屏幕中间黑色的曲线部分,仪器将给伺服阀断电,重新选择开口度后仪器会再次给伺服阀上电;

对有价值或需要的曲线可点击“保存曲线1”或“保存曲线2”进行保存,

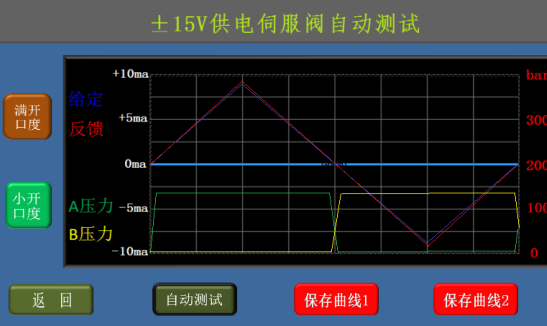

9、正常伺服阀的曲线:



*反馈与给定曲线重合度越好,伺服阀性能越好;

*反馈曲线波动越大,伺服阀性能越差;

*给定电流0ma时A、B压力相等,否则伺服阀零偏;

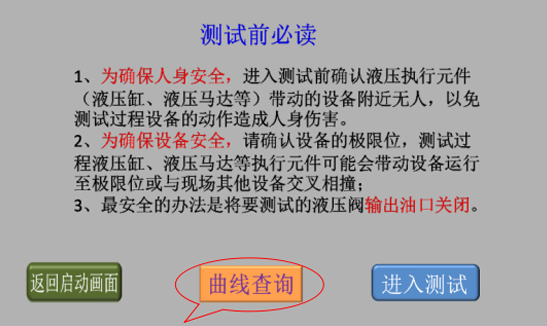

10、需要调取已保存请选择到“测试前必读”画面;



11、点击“曲线查询”,进入如下画面;



12、点击“±15V给定0-±10ma反馈0-±10ma”进入曲线调取画面;




13、点击“清除曲线”可将画面清零,曲线数据不受影响;

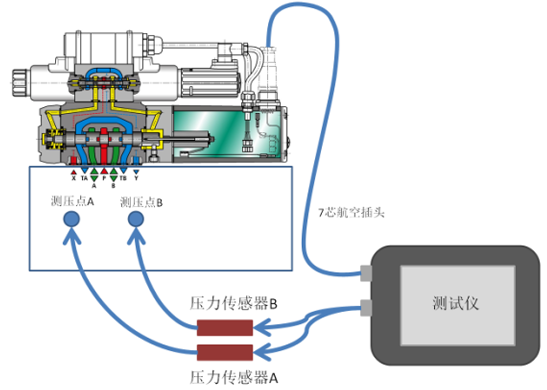

四、测试仪连接示意图:
